Uz porast interesa za smanjenje ugljikovih otisaka i tehnologije zelene energije, električni automobili (EV) ušli su u javnu svijest kao vodeće rješenje. No, iza glatkih vanjskih i tihih motora leži kritična komponenta koja osigurava da se ova moderna čuda nesmetano izvode: sustav za hlađenje baterije. U ovom postu na blogu istražit ćemo važnost učinkovitih tehnika hlađenja, posebno uporabu aluminijskih tekućih ploča za hlađenje u EV -u i kako doprinose performansama i izdržljivosti vozila.
Dio 1: Zašto EV automobili postaju popularni
Električna vozila (EVS) brzo prelaze iz novosti u nužnost, vođena mješavinom tehnološkog napretka, brige o okolišu i ekonomskih poticaja. Dr. John Smith iz Greentech Innovations naglašava kritičnu ulogu toplinskog upravljanja u EVS -u, navodeći: "Evolucija hlađenja baterije u EVS -u je glavna za njihove performanse i dugovječnost."Ovaj tehnološki skok osigurava da EV -ovi djeluju učinkovito u različitim klimama, baveći se jednom od glavnih prepreka u prihvaćanju EV -a.
Pomicanje prema EVS -u dodatno je ojačan politikama emisije ugljika iz 2035. godine: Europska unija, s ciljem postizanja neutralnosti ugljika, izdala je više dokumenata i uspostavila stroge standarde emisije ugljika za automobilsku industriju:
2019
Uredba o emisijama CO2 za teška vozila
U 2019. godini uvedena je "Uredba o emisijama CO2 za teška vozila".
2019
Prikladan za 55
Paket smanjenja emisije "Fit for 55" pokrenut je 2021. godine, postavlja još strože standarde emisije ugljika za automobile i kombije, s smanjenjem 55% za automobile i 50% za kombiju do 2030. u usporedbi s razinama 2021, a 100% smanjenje do 2035.
2023
2035. mandat nulte emisije
U ožujku 2023. EU je prošao "mandat za emisiju od 2035 nula za novu prodaju automobila za gorivo i lagana komercijalna vozila", planirajući zabraniti prodaju vozila za gorivo do 2035. godine.
Poticaji za kupnju vozila: Iako su neke zemlje s visokim prodorom novih energetskih vozila počele smanjivati subvencije za kupnju 2022. godine, većina europskih zemalja i dalje nudi subvencije, potičući potrošače za kupnju.
Na primjer, Njemačka nudi značajan poticaj za kupce električnih vozila, pružajući do 9 eura, 000 u subvencijama za kupnju potpuno električnog vozila i do 6.750 eura za dodatne hibride, kombinirajući doprinose saveznih i proizvođača.
Dio 2: Toplinsko upravljanje u EV baterijama
Govoreći o EV automobilima,sustav toplinskog upravljanja (TMS) baterijeigra ključnu ulogu u razvoju toplinskih performansi novih energetskih vozila. Učinkovit TMS ne samo da poboljšava toplinski otpor i sigurnost baterije, već i produžuje njegov životni vijek. Među raznim tehnologijama hlađenja, hlađenje zraka, iako jednostavno i isplativo, ograničeno je u svojoj sposobnosti učinkovitog rasipanja topline i kontrolne temperature. Dakle, tehnologije hladnih ploča s tekućim hladnjacima za baterije postaju vrhunski izbora.
Usporedba tehnologija tekućeg hlađenja i sustava hlađenja zraka
Općenito govoreći, sustavi za hlađenje tekućine upravljaju toplinom učinkovitijim od zračnog hlađenja pomoću tekuće rashladne tekućine za izravno ili neizravno apsorbira i prenose toplinu koju stvara baterija. Ovaj sustav omogućava precizniju kontrolu temperature, smanjujući rizik od pregrijavanja i na taj način povećavajući ukupne performanse i sigurnost baterije. Suprotno tome, zračno hlađenje nedostaje performansi.
Hladne ploče igraju ključnu ulogu u implementaciji lokaliziranog hlađenja elektronike velike snage prenosom topline iz EV baterije u tekućinu koja teče na daljinsko izmjenjivač topline i rasipa u ambijent ili u drugu tekućinu u sekundarnom sustavu za hlađenje.

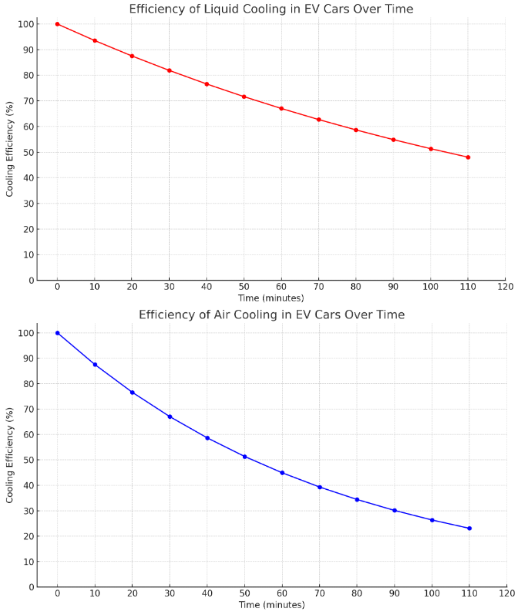

Učinkovitost zračnog hlađenja u EV -u s vremenom se eksponencijalno smanjuje. Polazeći od visoke učinkovitosti, pokazuje zapaženi pad kako vrijeme napreduje, što ukazuje na inherentna ograničenja sustava hlađenja zraka u učinkovitoj toplini koja je učinkovito raspršivanje topline, posebno u scenarijima visoke potražnje, gdje je toplinsko opterećenje značajno. Suprotno tome, drugi grafikon prikazuje sporiju stopu gubitka učinkovitosti za sustave za hlađenje tekućine u EV -u, što ukazuje na stabilniju i trajnije performanse hlađenja tijekom vremena. Tečno hlađenje, pod njegovim većim toplinskim kapacitetom i mogućnost izravnog upravljanja toplinom na svom izvoru, duže trajanje održava veće razine učinkovitosti u usporedbi s hlađenjem zraka. To ne samo da rezultira boljim ukupnim toplinskim performansama, već i proširuje životni vijek EV -ove baterije i drugih kritičnih komponenti.
Struktura tekuće ploče za hlađenje
Materijal za hlađenje ploče:Tipično izrađen od materijala s visokom toplinskom vodljivošću kao što je aluminij (otprilike 235 w/m · k) ili bakar (otprilike 398 do 400 w/m · k). Ovi su materijali odabrani za njihovu sposobnost brzog apsorbiranja i prenošenja topline iz EV baterija. Ali mi općenitoizabrao aluminij hlađenje hladne pločeZbog njihove lagane težine i pristupačnosti u usporedbi s hladnim pločama bakrene cijevi.
Osobito u dizajniranju električnih vozila, smanjenje težine vozila važan je faktor u povećanju energetske učinkovitosti i vožnje, što lagane aluminijske materijale čini idealnim izborom za ploče za hlađenje baterije.
Kanali unutarnjeg protoka:Ploča za hlađenje sadrži unutarnje kanale ili odlomke kroz koje kruže tekućinu za hlađenje (obično mješavina vode i glikola). Dizajn ovih kanala presudan je za osiguravanje učinkovitog prijenosa topline. Oni mogu biti ravni, serpentine ili imati druge složene uzorke za maksimiziranje kontakta površine s tekućinom za hlađenje pod velikim toplinskim opterećenjima.
Ulazni i izlazni priključci:Ploče za hlađenje opremljene su ulaznim i izlaznim priključcima za tekućinu za hlađenje. Ovi su priključci spojeni na sustav za hlađenje vozila, omogućujući tekućini da cirkulira kroz ploču i nose toplinu od baterija.
Mehanizmi zapečaćenja:Da bi se spriječile curenje, ploče za hlađenje su zapečaćene brtvama ili materijalima za brtvljenje. Ove su brtve kritične za održavanje integriteta sustava hlađenja, posebno u uvjetima visokog tlaka potrebnih za učinkovito hlađenje tekućeg.
Kako tekuća hladna ploča djeluje za raspršivanje topline
-Apsorpcija grijača
Površinski kontakt:
Znamo daNačelo postupka punjenja i ispuštanja litij-ionskih baterijaje ionska migracija i kemijske reakcije. Li+ interkalati i de-interkalatira unutar slojevitih ugljičnih materijala i metalnih oksida, što dovodi do niza egzotermičnih kemijskih reakcija unutar baterije, uključujući raspadanje elektrolita, anodne toplinske razgradnje, reakcije između anode i elektrolita, SEI usmjereni su sučelje u pokretanju s reakcijama hladnjaka itd. Učinkovit prijenos topline s vruće baterije na ploču za hlađenje.
Prijenos topline
-Liquid cirkulacija rashladne tekućine:
Unutar tekuće ploče za hlađenje nalazi se mreža kanala kroz koje prolazi tekuće rashladno sredstvo. Ovo rashladno sredstvo može biti voda, smjesa glikol-vode ili druga tekućina s dobrim toplinskim svojstvima ili kompatibilnošću zvučne tekućine poput tekućeg dušika ili helija. Dok rashladno sredstvo prolazi kroz kanale, apsorbira toplinu iz baterije i odvodi je u hladnjak gdje se pušta u okolni zrak.
Provod topline:
Dok se put protoka rashladne tekućine kreće kroz kanale, podiže toplinu provedenu kroz ploču. Visoki specifični toplinski kapacitet tekućine omogućuje mu apsorbiranje značajne količine topline, što olakšava efektivni prijenos topline od izvora.
Prijenos topline
-Liquid cirkulacija rashladne tekućine:
Unutar tekuće ploče za hlađenje nalazi se mreža kanala kroz koje prolazi tekuće rashladno sredstvo. Ovo rashladno sredstvo može biti voda, smjesa glikol-vode ili druga tekućina s dobrim toplinskim svojstvima ili kompatibilnošću zvučne tekućine poput tekućeg dušika ili helija. Dok rashladno sredstvo prolazi kroz kanale, apsorbira toplinu iz baterije i odvodi je u hladnjak gdje se pušta u okolni zrak.
Provod topline:
Dok se put protoka rashladne tekućine kreće kroz kanale, podiže toplinu provedenu kroz ploču. Visoki specifični toplinski kapacitet tekućine omogućuje mu apsorbiranje značajne količine topline, što olakšava efektivni prijenos topline od izvora.
-Kolonski cirkulacija:
Nakon što apsorbira toplinu, sada zagrijano rashladno sredstvo ispumpava se od pada tlaka ploče za hlađenje kroz cijev za rashladno sredstvo i teče do izmjenjivača topline ili hladnjaka.
-Radijacija ili konvekcija:
U izmjenjivaču topline, toplina iz rashladnog sredstva raspršena je u okolni zrak ili drugi medij. Ovim postupkom obično pomažu ventilatori ili prirodna konvekcija kako bi se poboljšala učinkovitost uklanjanja topline.
-Kolantna recirkulacija:
Nakon što rashladno sredstvo oslobodi apsorbiranu toplinu, ohladi se, a zatim se otpadna toplina recirkulira natrag kroz ploču za hlađenje kako bi se nastavio postupak apsorpcije topline.
Regulacija temperature
-System Control:
Na temelju temperaturnih zahtjeva primjene, brzina protoka rashladne tekućine i rada sustava (poput protoka aktivirajućih ventilatora ili crpki) može se precizno kontrolirati. To omogućava precizno upravljanje temperaturama da se komponenta drži unutar optimalnog raspona radne temperature.
Vaš EV-vrijedan EV tekući dobavljač hladnih ploča u Kini
Ako se želite posavjetovati s našim profesionalnim inženjerom o vašem zahtjevu za toplinsko rješenje, ljubazno nam je poslao vaš upit, javit ćemo vam se u roku od jednog dana Businesa.
Nedostaci i prednosti tekućih hladnih ploča za EV -ove u toplinskim performansama
Ploče za hlađenje tekućinesu kritična komponenta u upravljanju toplinskim uvjetima električnih vozila (EV). Oni nude sofisticiran pristup održavanju optimalnih radnih temperatura za baterije i elektroniku napajanja. Kao i svaka tehnologija, oni dolaze s mnogim aplikacijama i vlastitim nizom prednosti i nedostataka.
Prednosti tekućih hladnih ploča za EVS
-Efektivno rasipanje topline:
Tekuće pločice za hlađenje mogu ukloniti toplinu učinkovitije od sustava hlađenja zraka zbog veće toplinske vodljivosti tekućina. To pomaže u održavanju paketa baterije i elektroničkih komponenti unutar njihovog optimalnog raspona temperature, čak i u uvjetima velikog opterećenja.
Kao što je slika prikazana ovdje, jasni smo da se hlađenje zraka degradira za 5% na sat s tekućim hlađenjem za 2% na sat, što sugerira da je to vrlo velika pouzdanost hlađenja performansi u upravljanju toplinskom opterećenjem baterija tijekom dužeg razdoblja.
-Iformna raspodjela temperature:
Oni pružaju ujednačenu raspodjelu temperature u stanicama baterija, smanjujući rizik od žarišta. Ovo jednolično hlađenje ključno je za dugovječnost i pouzdanost baterija, jer sprječava toplinsko bijeg i osigurava konzistentne performanse.
-Iformna raspodjela temperature:
Oni pružaju ujednačenu raspodjelu temperature u stanicama baterija, smanjujući rizik od žarišta. Ovo jednolično hlađenje ključno je za dugovječnost i pouzdanost baterija, jer sprječava toplinsko bijeg i osigurava konzistentne performanse.
Čini se da je ovaj optimalni temperaturni raspon oko 20 stupnjeva do 25 stupnjeva gdje baterija djeluje pri vrhunskoj učinkovitosti. Osim ovog asortimana, i sposobnost baterije da isporučuje napajanje i raspon vožnje EV -a smanjuje se. Izuzetno hladne temperature ozbiljno smanjuju izlaz i raspon napajanja baterije, dok izuzetno visoke temperature mogu uzrokovati pregrijavanje i potencijalnu degradaciju trajanja baterije. Stoga predlažemo da je održavanje temperature baterije unutar ovog optimalnog raspona ključno za maksimiziranje vožnje i ukupne performanse EV -a. Zato preporučujemo pronalaženje dobro funkcionalnih tekućih hladnih ploča za vaše EV automobile, umjesto da koristite zračno hlađenje.
-Kompact i fleksibilan dizajn:
Sustavi tekućeg hlađenja, uključujući aluminijske prilagođene hladne ploče, mogu se dizajnirati tako da se uklapaju u uske prostore, što ih čini idealnim za kompaktne i složene izglede električnih vozila. Ova fleksibilnost omogućuje učinkovito korištenje prostora i bolju integraciju u dizajn vozila.Kaixin aluminijska tekućina za hladne pločicekoji su prikladni za prilagodbu.
-Neise smanjenje:
Za razliku od sustava hlađenja zraka koji se oslanjaju na ventilatore, sustavi za tekuće hlađenje djeluju tiho, pridonoseći ugodnijem iskustvu vožnje. Istraživanje je otkrilo da je buka nastala iz sustava zračnog hlađenja oko 50 dB u usporedbi s tehnologijama tekućeg hlađenja sa samo 30 dB pri statičkom statusu. Ovo značajno smanjenje zagađenja bukom ne samo da koristi vozaču i putnicima, već i smanjuje zagađenje bukom za one izvan vozila. Na primjer, Tesla Model S ima zvučno smanjenje buke od samo 63,5 dB na samo 70 km/h.
Prema izvješću o istraživanju i sljedećem videu, predlažemo da je održavanje temperature baterije unutar ovog optimalnog raspona ključno za maksimiziranje raspona vožnje i ukupne performanse EV -a. Zato preporučujemo pronalaženje dobro funkcionalnih tekućih hladnih ploča za vaše EV automobile, umjesto da koristite zračno hlađenje.
Nedostaci tekućih hladnih ploča za EVS
-Potencijalno za curenje:
Budući da sustavi za tekuće hlađenje uključuju cijevi s hladnim pločama koje nose rashladno sredstvo u cijelom vozilu, uvijek postoji rizik od curenja zbog izvornog dizajna hladnih ploča.
Ovi curenja ne samo da mogu dovesti do smanjenog toplinskog otpora i efikasnosti prilagođene hladnoće, već i predstavljaju sigurnosnu opasnost i ne uspijevaju spojiti tekuću petlju uzrokujući pad tlaka zajedno s ograničenom funkcijom sekundarnog rashladnog sustava.
-Operativni i proizvodni troškovi:
Jedan od glavnih nedostataka sustava tekućeg hlađenja je njihov trošak. U usporedbi s tradicionalnim sustavima za hlađenje zraka, tehnologija tekućeg hlađenja može biti znatno skuplja za implementaciju. Ovaj povećani trošak nastaje zbog dodatnih komponenti i složenosti uključenih u sustav tekućeg hlađenja.
3. dio: Kako prilagoditi svoje tekuće hladne ploče
Aluminijposvećena je pružanju jednog stope Usluga u rasponu od razvoja alata, proizvode aluminija, CNC preciznosti i površinskog tretmana do podrške našim inženjerima. Za upotrebu posebnih primjena, također osiguravamo vakuumske lemljene hladne ploče, ravne cijevi za hladne ploče ili tipove peraja, kao i modele za nisku gustoću energije izrađene od vrućih valjanih aluminijskih metalnih listova koji izdrže visoki tlak i pad niskog tlaka u EV krugu. Za još drugih proizvoda koji se primjenjuju u EV -ovoj automobili,Posjetite naše EV aluminijske proizvode iliObratite se stručnjacima Kaixin.
